Single Magazin Belader 330mm

Die Station für den Linienanfang.

Magazin Entladestation für 1 Magazin. Das Gerät schiebt mit Hilfe eines pneumatischen Zylinders die Leiterplatten aus dem Magazin in das nachfolgende Modul. Magazinwechsel erfolgen manuell.

Die Aufnahmeplattform sind wahlweise für eine Magazingröße oder auch flexible konfigurierbar. Vorteil der "flex" Version ist das man verschiedene Magazingrößen auf der Anlage verwenden kann.

Artikelnummer: VT-SMB-330

Kategorie: Single Magazin Belader

VennTek

LP Breite

ESD Schutzgehäuse mit Türkontaktschaltern für Belader

Transportrichtung wählen

Transportrichtung von links nach rechts
Transportrichtung von rechts nach links

Bedienung

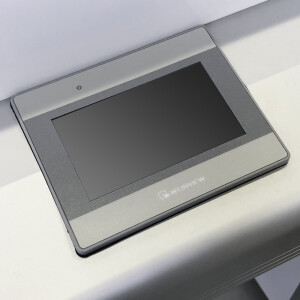

1x Touch Screen (HID)

Elektrische Breitenverstellung für Touch SMB Serie

1x Elektrische Breitenverstellung !!! nur mit Touchscreen möglich !!!

Option : VT-Net

1x Linienkomunikation VT-Net !!! nur mit Touchscreen möglich !!!
Beschreibung anzeigen

Optionale Datenkommunikation mit VennTek Systemen
Automatische Breitenverstellung von einem Host
Not-Aus Funktion

Option SMEMA Kabel

Beschreibung anzeigen

SMEMA Kabel 2 Meter
4 polig ( Pin 1-4 belegt )

Ihre Konfiguration

Beschreibung

Standard features

PLC Program control
Selectable pitch settings
Flexible platform to suit standard magazines
Exchange magazine from the rear of the machine
Regulated pressure on attached pneumatic pusher
Pusher position adjustable to centre of the magazine
User friendly ?soft touch? LED membrane control panel
Magazine is manually placed on the platform and clamped in position.
SMEMA compatible

Options

SMEMA cable.(additional)
Magazine rack
Touchscreen instead of button panel
Enclosed construction improve level of safety
Towerlight display for machine status
Other options available on request.

Artikelnummer	VT-SMB-330
Kategorie	Single Magazin Belader
Druckluftanschluss:	4-6 bar
Luftverbrauch:	10 ltr/min
Magazin Größe:	460x400x563( L-Size )
Maschinen Maße (L x T x H):	1150 x 850 x 1750
Maximale LP Breite:	330mm
Maximale LP Länge:	445mm
